室内多芯束状铠装光缆（GJAFKV）
- 产品描述光缆结构是将多芯束状迷你ф250μm光纤表面施放起加强作用的多股芳纶，在绞合表面挤制一层PVC或LSZH内护套作为子单元，多芯束状子单元绞合成圆形后在其外层绕制一层钢丝铠，钢丝铠外施加少量芳纶
- 全国服务热线：0550-7742688
-
产品详情
联系我们
产品描述

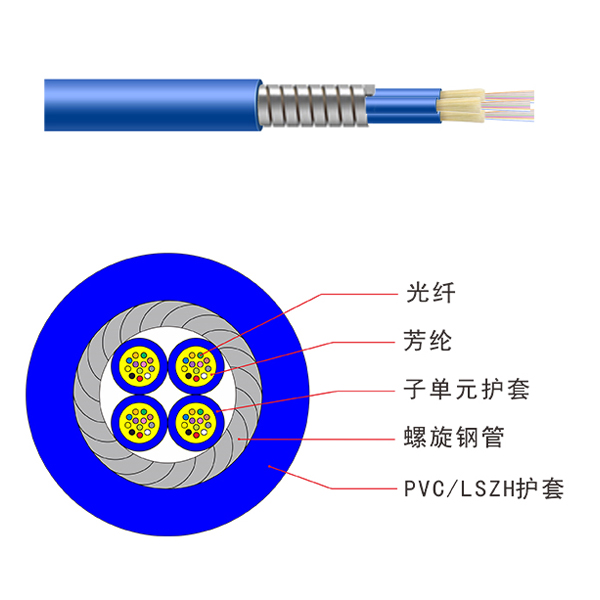

光缆结构是将多芯束状迷你ф250μm光纤表面施放起加强作用的多股芳纶，在绞合表面挤制一层PVC或LSZH内护套作为子单元，多芯束状子单元绞合成圆形后在其外层绕制一层钢丝铠，钢丝铠外施加少量芳纶，再挤制PVC或LSZH外护套。
产品特点
·迷你束状光缆，高强度芳纶加强，高性能护套材料外护。
·弯曲半径小，重量轻、柔软、灵活、接续方便。
·扁平钢丝铠装，提高光缆抗压和防鼠能力。
·具有较好的机械和环境性能。
·阻燃或不延燃外护套，提供良好的安全保护。
产品应用
·各种常规连接器产品。
·尾纤、跳线。
·光通信设备机房、光配线架、光纤到桌面等光连。
·光设备、仪器等的光连接。
·室内水平布线、建筑内垂直布线；LAN网、多信息点连接。
·长距离、野外、楼宇布线、线槽光电混放等光连接。
·主干网的尾缆、接入到建筑物内的设备。
·安装空间及场合尺度小的布线。
产品标准
·GJAFKV光缆参照YD/T 2488-2013、IECA-596、GR-409、IEC794等标准；符合UL认证OFNR、OFNP要求。
光学特性
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
衰减 | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
@1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
@1310nm | ≤0.36dB/km | -- | |||
@1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
带宽 | @850 | ≥500MHZ·km | ≥500MHZ·km | ||
@1300 | ≥1000MHZ·km | ≥600MHZ·km | |||
数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
光缆截止波长 | ≤1260nm | ≤1480nm | |||
结构参数
光缆型号 | 光纤数 | 子单元外径 | 光缆直径 | 光缆重量 | 允许拉伸力 | 允许压扁力 | 弯曲半径 |
GJFJV+SV | 24 | 7.0 | 5.0 | 64 | 300/750 | 200/1000 | 20D/10D |
GJFJV+SV | 48 | 10.0 | 6.0 | 100 | 300/750 | 200/1000 | 20D/10D |
环境特性
运输温度 | －20℃～＋60℃ |
存储温度 | －20℃～＋60℃ |
安装温度 | －5℃～＋50℃ |
使用温度 | －20℃～＋60℃ |
·存储温度：-20～+60℃。
